Pierwszy wzmacniacz zintegrowany Accuphase’a, opracowany z wykorzystaniem osiągnięć technicznych modeli P-300 i C-200.
W stopniu wyjściowym zastosowano równoległy układ push-pull z dużym tranzystorem mocy.
Ponadto, badano prąd polaryzacji każdego stopnia. Zmniejsza to zniekształcenia przy niskim poziomie wyjściowym i poprawia jakość dźwięku przy niskim poziomie wyjściowym.

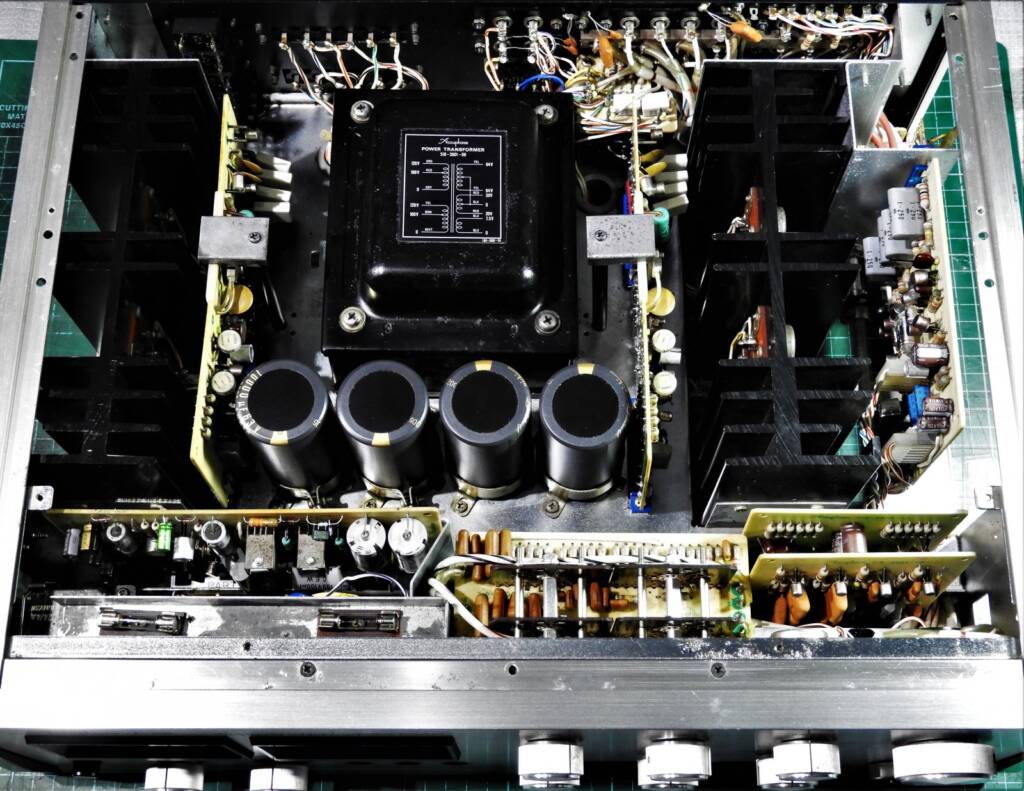

W sekcji zasilania zastosowano duży transformator mocy i dwa kondensatory filtrujące o pojemności 20 000 µF.
W E-202 wszystkie stopnie wzmocnienia, z wyjątkiem stopnia wyjściowego, pracują ze stałym napięciem. W rezultacie, stabilna praca jest realizowana poprzez tłumienie wahań napięcia zasilania.
W sekcji wzmacniacza korektora zastosowano trójstopniowy układ ze sprzężeniem bezpośrednim o stałym prądzie obciążenia i wzmocnieniu różnicowym. Zapewnia to doskonałą liniowość. Ponadto, dopuszczalne napięcie wejściowe jest podniesione o ± 2 w układzie zasilania.
Dodatkowo, w C-200 zamontowano przełącznik niskiego wzmocnienia oraz dedykowany filtr subsoniczny dla płyty.
Niskie wzmocnienie pozwala na korekcję subtelnych dźwięków, których nie da się skorygować za pomocą regulacji tonu.
Filtr subsoniczny z dyskiem zapobiega sprzężeniom zwrotnym spowodowanym drganiami silnika i rezonansem ramienia.
Wejście DISC 1 posiada tłumik regulowany o 6 dB oraz przełącznik impedancji.
W układzie regulacji barwy zastosowano układ przełączania krokowego o stałej częstotliwości.
Dodatkowo zastosowano niezależne przełączniki, co umożliwia porównanie z charakterystyką płaską i przełączanie tonów.
Można przełączać współczynnik tłumienia wzmacniacza.
Uznano to za dopasowanie do głośnika zaprojektowanego w erze wzmacniaczy lampowych, możliwe jest przełączanie na 3 stopnie.
Układ zabezpieczający głośnik jest wbudowany. Jeśli przewód ulegnie zwarciu za zaciskiem wyjściowym lub wystąpią nieprawidłowości wewnątrz wzmacniacza E-202, zostanie on wyłączony przez przekaźnik, chroniąc głośnik.
Podobnie jak w P-300, wbudowany jest układ detekcji impedancji. W tym układzie, gdy zacisk głośnikowy zostanie zwarty przed włączeniem przełącznika, przekaźnik nie zadziała.

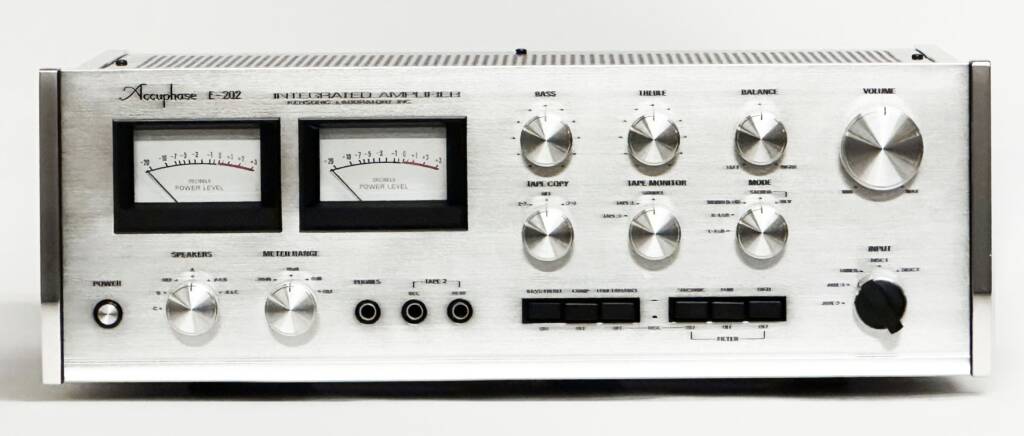

Układ posiada miernik mocy.
Ten miernik mocy posiada oddzielne kanały lewy i prawy. Dodatkowo istnieje możliwość przełączania zakresu miernika. Umożliwia to monitorowanie nawet przy małej mocy.

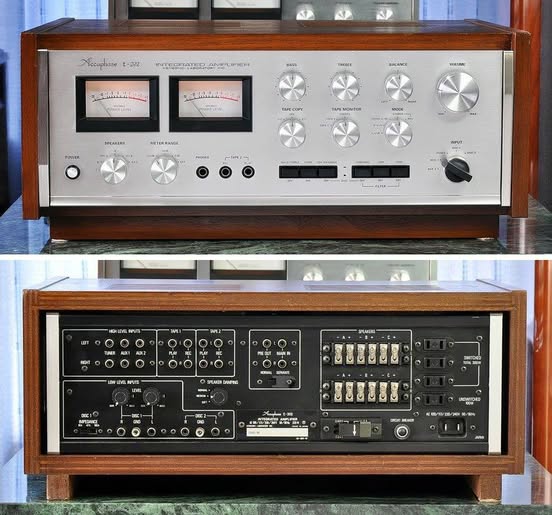

Opcjonalnie sprzedawano obudowę z orzecha włoskiego.
Parametr
| Specyfikacja | |
|---|---|
| Moc wyjściowa | 100 W na kanał przy 8 Ω (stereo) |
| Pasmo przenoszenia | 20 Hz do 20 kHz |
| Całkowite zniekształcenia harmoniczne (THD) | Mniej niż 0,15% (od 20 Hz do 20 000 Hz) |
| Współczynnik tłumienia | 50 |
| Czułość wejścia | MM: 2,5 mV; Liniowe: 160 mV |
| Stosunek sygnału do szumu (S/N) | MM: 74 dB; Liniowe: 80 dB |
| Impedancja obciążenia głośnika | 4 Ω do 16 Ω |
| Półprzewodniki | 53 tranzystory, 4 tranzystory FET, 44 diody, 2 termistory |
| Wymiary (szer. x wys. x gł.) | 455 x 152 x 355 mm |
| Waga | 19,5 kg (netto) |
| Pobór mocy | 70 W (bez sygnału), 375 W |
