Mosiądz o wysokiej sztywności, który redukuje wagę końcówki ramienia i jednocześnie zwiększa jego wytrzymałość. Poprawia to zdolność do podążania za delikatnym ruchem końcówki igły i zapobiega występowaniu częściowego rezonansu spowodowanego zmianami wytrzymałości rurki ramienia.
Łożysko pionowe zostało zaprojektowane tak, aby końcówka igły była zawsze prostopadła do rowka dźwiękowego, nawet jeśli ramię porusza się w górę i w dół z powodu odkształcania płyty.
Dodatkowo, w łożysku poziomym zastosowano precyzyjne łożysko kulkowe promieniowe, aby zwiększyć czułość ruchu początkowego w kierunku poziomym i poprawić równowagę dynamiczną ramienia.
Rura ramienia jest wymienna i można jej używać z różnymi wkładkami, dodając rurkę ramienia TA-100 jako opcję, sprzedawaną oddzielnie.
System mocowania służy do łączenia rury ramienia z korpusem.
Przewód wewnątrz rurki jest grubszy, a sekcja złącza jest wyposażona w pozłacane kołki rozporowe, zapewniające kontakt powierzchniowy i samoczyszczące, minimalizujące straty mocy wkładki.
Wykorzystuje ona system zrzutu oleju z olejem silikonowym, który nie zmienia się z upływem czasu, i poprawia charakterystykę separacji i rezonansu poprzez tłumienie rezonansu o niskiej częstotliwości w zakresie od 5 do 10 Hz.
Dzięki zastosowaniu podwójnego zawieszenia i podwójnej konstrukcji obudowy, wpływ drgań został zredukowany.
Część zawieszenia to podwójny system zawieszenia, łączący gumowe i sprężynowe izolatory.
Gumowe izolatory pochłaniają drgania podłoża o stosunkowo wysokiej częstotliwości, podczas gdy sprężynowe zaczynają pochłaniać drgania o stosunkowo niskich częstotliwościach, co pozwala uzyskać wyjątkowo strome charakterystyki tłumienia drgań w całym zakresie.
Dodatkowo, płyta górna przymocowana do gramofonu i ramienia jest uniesiona przez lekko miękko dostrojony sprężynowy izolator, który jest tłumiony gumowym tłumikiem, aby szybko absorbować niepożądane drgania samej sprężyny.

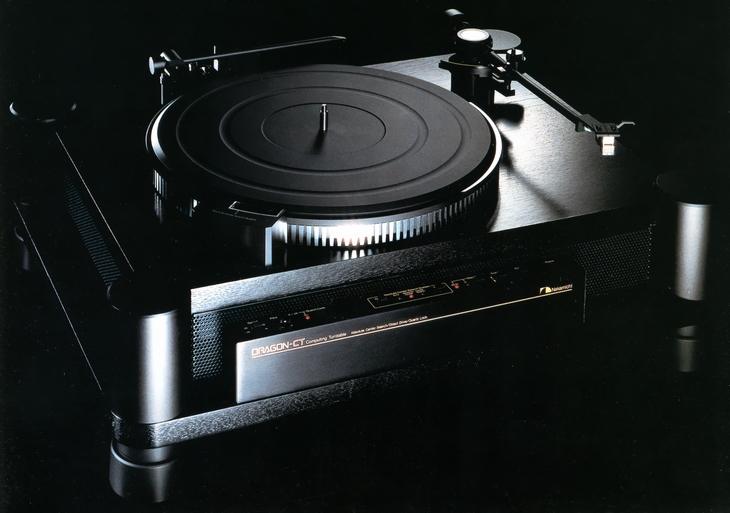

Obudowa gramofonu DRAGON-CT została wykonana z unikalnej, podwójnej konstrukcji.
W przeciwieństwie do obudowy gramofonu ogólnego przeznaczenia, obudowa DRAGON-CT jest wykonana z perforowanego metalu z każdej strony, co zapobiega drganiom obudowy poprzez płynne przenoszenie drgań powietrza.
Górna i dolna płyta gramofonu wykonane są z płyty wiórowej z wykończeniem w postaci płytki oporowej, która charakteryzuje się wysokimi stratami wewnętrznymi i jest odporna na rezonans. Górna płyta jest przymocowana od tyłu do żelaznej płyty, aby zapewnić odpowiednią syntezę, a główny silnik napędowy i ramię gramofonu są przymocowane do tej płyty, co zapewnia pełną integrację ich ruchów.
Aby zapobiec przenoszeniu drgań powietrza przenoszonych przez osłonę przeciwpyłową na gramofon i ramię gramofonu, zawias osłony przeciwpyłowej jest bezpośrednio połączony z dolną płytą.
Do sterowania wykorzystano system półautomatyczny, o ile nie wpływa to negatywnie na jakość dźwięku.
Ramię gramofonu posiada system automatycznego powrotu, napędzany przełącznikiem optycznym i dedykowanym bezrdzeniowym silnikiem liniowym. Kolejkowanie i cięcie są również dostępne z przedniego panelu sterowania.
Podnoszenie i opuszczanie ramienia odbywa się płynnie dzięki płynnie działającemu podnośnikowi ramienia i systemowi zrzutu oleju.
Wyposażony w funkcję regulacji skoku ± 6%.
Regulację nacisku igły można regulować bezpośrednio z dokładnością do 3 g, z krokiem 0,1 g.
Mechanizm antyskatingowy jest również oddzielony od ramienia, co ułatwia konfigurację.
Gumowa część montażowa izolatora służy również jako mechanizm regulacji wysokości, a poziome wyważenie obudowy można dostosować do miejsca montażu.
Gniazdo wyjściowe jest wyposażone w pozłacane złącze pin-jack.
Górna i dolna część gramofonu wykończone są czarną, naturalną okleiną drewnianą.
W zestawie znajduje się dedykowany stabilizator płyty o masie 500 g, który redukuje odkształcanie się płyty i poprawia przyczepność gramofonu.
| Cecha | Dane |
|---|---|
| Rodzaj | Zintegrowany, półautomatyczny gramofon |

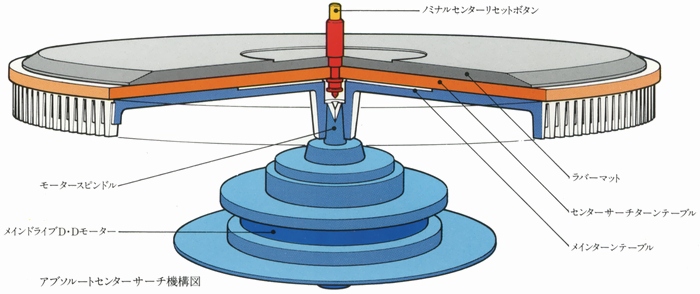

| System wyszukiwania środka płyty | Absolutny system wyszukiwania środka (Absolute Center Search System), mający na celu wyeliminowanie „wow” spowodowanego mimośrodowością płyty |
| Metoda napędu | Bezpośredni napęd (SLT Direct-Drive), zaprojektowany w celu eliminacji „wow” powodowanego przez pasek |
| Silnik | Silnik DD (Super Linear Torque Direct-Drive) bez zębników, eliminujący trzepotanie |
| Prędkości | 33 1/3 i 45 obr./min |
| Kontrola wysokości dźwięku | $\pm$6% |
| Kołysanie i drżenie (Wow and flutter) | 0,008% (WRMS, mierzone na FG) |
| Rumpel | -83 dB |
| Masa talerza | 3,2 kg |
| Wymiary (S x G x W) | 550 x 420 x 230 mm |
| Masa całkowita | Około 20 kg (z akcesoriami) |
| Ramię gramofonowe | Precyzyjne, półautomatyczne z tłumieniem wiskotycznym, z łożyskami gimbalowymi i wymienną rurką ramienia |
| Siła nacisku pionowego | Regulowana od 0 do 3 g, z podziałką 0,1 g |
| Anty-skating | Niezależna kontrola |
| Tłumienie zewnętrzne | Podwójna obudowa z podwójnym zawieszeniem |
| Wyprowadzenia | Pozłacane wtyki pinowe zapewniające elastyczność |
