Wzmacniacz przedwzmacniacza o dużej mocy, odziedziczony po technologii LHH A700.
Wykorzystuje szybki stopień wzmocnienia napięciowego o niskim sprzężeniu zwrotnym (NFB). LHH A200 składa się z szerokopasmowego tranzystora bipolarnego o małej pojemności w stopniu wzmocnienia napięciowego. W rezultacie charakterystyka częstotliwościowa (charakterystyka częstotliwościowa w pętli otwartej) przed zastosowaniem NFB została znacząco poprawiona do 500 kHz (-3 dB) w porównaniu z konwencjonalną. Jednocześnie, dzięki minimalizacji NFB, znacznie poprawiono charakterystykę dynamiczną i uzyskano płaską charakterystykę fazową.
W stopniu mocy i stopniu sterującym, które są stopniami wzmocnienia prądowego, zastosowano tranzystor MOS-FET, szybki element przełączający. Posiada on konfigurację pojedynczego układu przeciwsobnego (push-pull) z naciskiem na liniowość. Napęd o niskiej impedancji realizuje ultraszybki wzmacniacz ogólny o szybkości narastania 200 V/μ. Ponadto wzmacniacz LHH A200 posiada stopień wzmacniacza prądowego bez sprzężenia zwrotnego, który jest mniej podatny na siłę elektromotoryczną z głośników niż pierwszy stopień. Zapewnia to doskonałą stabilność nie tylko przy niskich obciążeniach, ale także przy obciążeniach pojemnościowych. Cewka wyjściowa, która była koniecznym złem w standardowych wzmacniaczach NFB, została wyeliminowana, a charakterystyka dynamiczna została dodatkowo poprawiona.
Regulator głośności wykorzystuje niskoimpedancyjny układ sterowania prądowego. W tym systemie prąd sygnału nie przepływa przez rezystor węglowy ani styk suwaka, co minimalizuje pogorszenie jakości dźwięku.
Sekcja zasilania jest wyposażona w transformator z rdzeniem EI o dużej pojemności 260 VA. Transformator ten ma oddzielne uzwojenia i oddzielne prostowanie, co poprawia stabilność i odporność na wahania.
Dodatkowo, szereg niestandardowych kondensatorów elektrolitycznych z foliami o niskim powiększeniu jest połączonych równolegle z kondensatorem wygładzającym, aby uzyskać niską impedancję i dużą szybkość.
Do uziemienia zasilania zastosowano szynę zbiorczą OFC o średnicy 2,0 mm.
Górna pokrywa wykonana jest z blachy stalowej o grubości 1,6 mm, a dolna obudowa z blachy stalowej pokrytej miedzią o grubości 2,0 mm, co zwiększa sztywność.
Radiator wykorzystuje radiator typu kominowego o doskonałej odporności na wibracje, który jest połączony z górną pokrywą i dolną obudową, co zwiększa sztywność obudowy.
Nogi posiadają 3-punktowy system podparcia, solidne nóżki ze spiekanego stopu (uziemienie punktowe, miejsce pomiaru do wyboru).
Wykorzystano starannie dobrane, wysokiej jakości części.
Wykorzystano rezystor metalizowany ± 1%, wysokonapięciowy akustyczny kondensator elektrolityczny, kondensator mikowy Silbird itp.
Dodatkowo zastosowano niezawodne części, takie jak mosiężne, obrabiane maszynowo gniazda RCA, zacisk głośnikowy imadłowy do wtyków bananowych oraz złocony przekaźnik stykowy.
Aluminiowe panele boczne i mosiężne podstawy punktowe dostępne są jako opcje sprzedawane oddzielnie.
| Cecha | Dane |
|---|---|
| Typ | Wzmacniacz zintegrowany (power buffer) |
| Moc wyjściowa | 40 W + 40 W (przy 8 Ω, 20 Hz–20 kHz) 80 W + 80 W (przy 4 Ω, 1 kHz) |
| Pasmo przenoszenia | 5 Hz – 350 kHz (+0, -1 dB przy mocy 1 W) |
| Czułość wejścia/impedancja | 450 mV / 10 kΩ |
| System zasilania | Oddzielne uzwojenia i prostowniki |
| Stopień wyjściowy | Tranzystory MOSFET, klasa AB |
| Konstrukcja | Niskie ujemne sprzężenie zwrotne (Low NFB) |

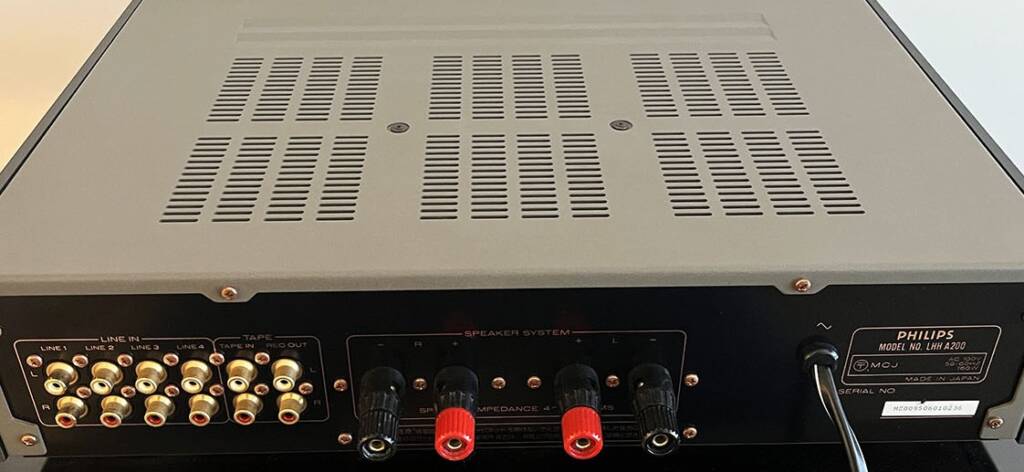

| Wejścia audio | 4 wejścia liniowe (RCA), 1 pętla magnetofonowa (RCA) |
| Wyjścia audio | Stereo L/R RCA |
| Wymiary (szer. x wys. x gł.) | 437 x 110 x 384 mm |
| Waga | 13 kg |
| Napięcie zasilania | AC 100V (wersja japońska) |
| Kraj produkcji | Japonia |
