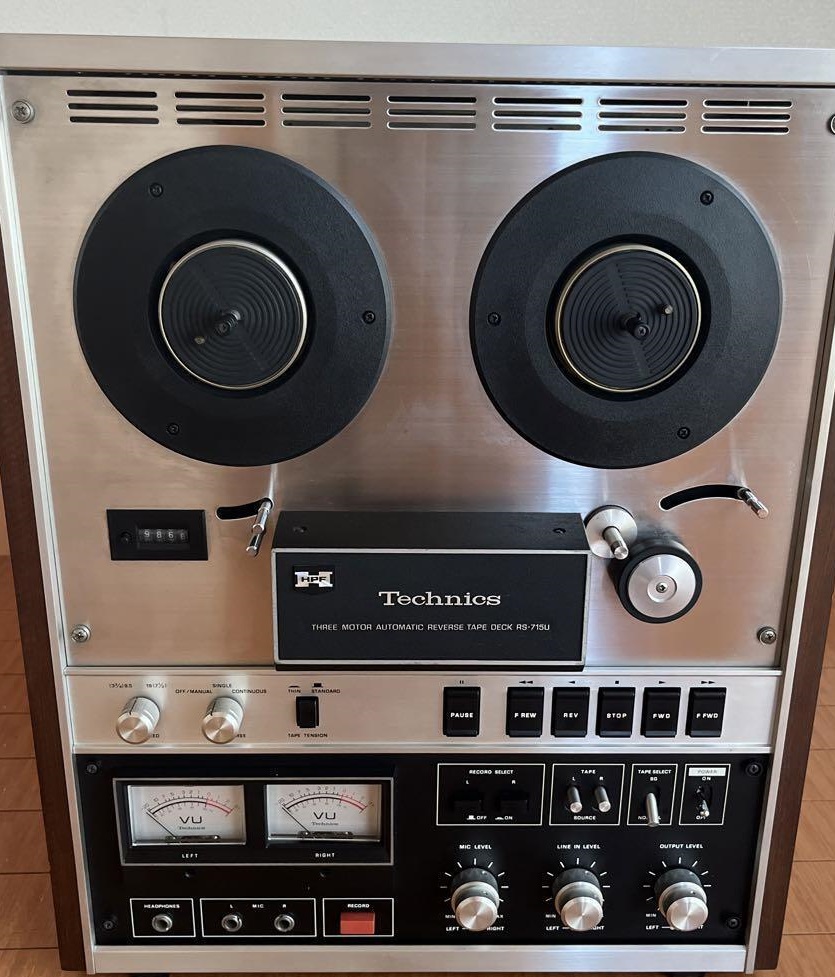

Magnetofon z 3 silnikami i głowicą HPF.

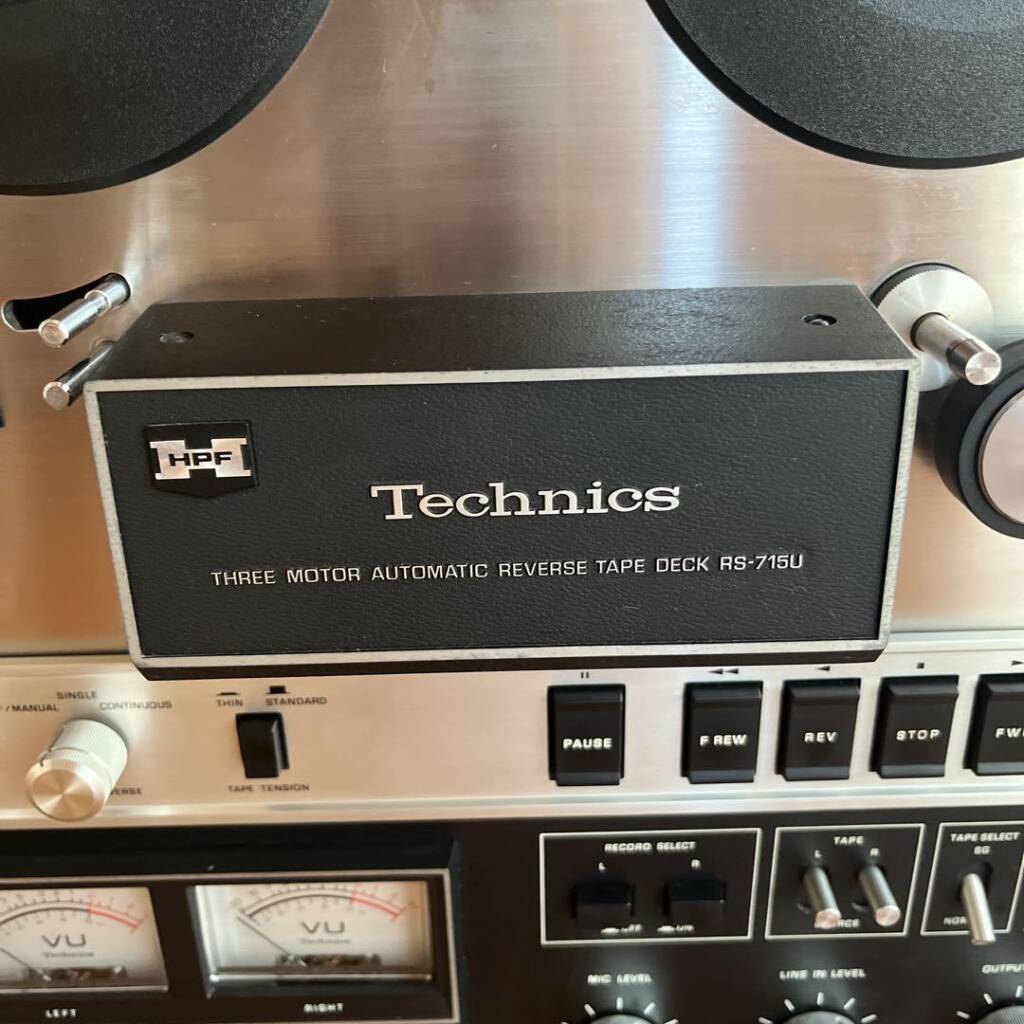

Sekcja głowic składa się z czterech głowic, w tym jednej do odtwarzania wstecz. Głowica HPF jest używana dla każdej z głowic: nagrywającej, odtwarzającej i odtwarzającej wstecz.
Głowica HPF ma rozszerzoną charakterystykę częstotliwościową dzięki zastosowaniu rdzenia ferrytowego prasowanego na gorąco o wysokiej przenikalności i doskonałej odporności na ścieranie. Dodatkowo, prąd polaryzacji jest zmniejszony do około połowy przy częstotliwości oscylacji od 100 do 200 kHz, a odporność na ścieranie jest ponad 10-krotnie wyższa niż w przypadku materiałów metalowych.
RS 715 u ma szczelinę 2 mikronów do odtwarzania i 10 mikronów do nagrywania oraz hiperboliczny kształt z mniejszym efektem konturowym.
Mechanizm wykorzystuje układ 3 silników, a działanie jest zaprojektowane tak, aby było przełączane za pomocą elektromagnetycznego popychacza i przekaźnika.
Silnik napędowy typu capstan wykorzystuje histerezowy silnik synchroniczny o wysokim momencie obrotowym, a silnik momentowy silnik indukcyjny. Każdy z tych silników jest bezpośrednio połączony ze stojakiem szpuli. Strona podająca i strona odbierająca, o różnych kierunkach obrotu, zostały zaprojektowane oddzielnie, aby poprawić stabilność ruchu taśmy.
W łożysku zastosowano sferyczne łożysko oporowe, aby zredukować wibracje i hałas oraz poprawić charakterystykę kołysania i trzepotania.
Model RS 715 u jest wyposażony w funkcję odtwarzania posuwisto-zwrotnego.
Automatyczny rewers wykorzystuje metodę wykrywania folii, która wykrywa sygnał cofania poprzez przymocowanie folii do zagiętej części taśmy. Dodatkowo, układ opóźniający działa w momencie cofania, a rolka dociskowa czeka na ustabilizowanie się ruchu w kierunku wstecznym, dzięki czemu nie ma obawy o generowanie nieprzyjemnych dźwięków lub uszkodzenie taśmy.
Obwód elektryczny ma ortodoksyjną strukturę, w której układ nagrywania i układ odtwarzania są niezależne, a we wszystkich obwodach zastosowano tranzystory krzemowe.
W pierwszym stopniu zastosowano starannie dobrany tranzystor niskoszumny (2SC644F), który zapewnia szeroki zakres dynamiki poprzez dostarczanie wystarczającego napięcia zasilania.
Układ wyposażony jest w niezależne wzmacniacze dla mierników VU i słuchawek, wyjście liniowe realizowane jest przez wtórnik emiterowy, a układ oscylacji polaryzacji działa w układzie przeciwsobnym.

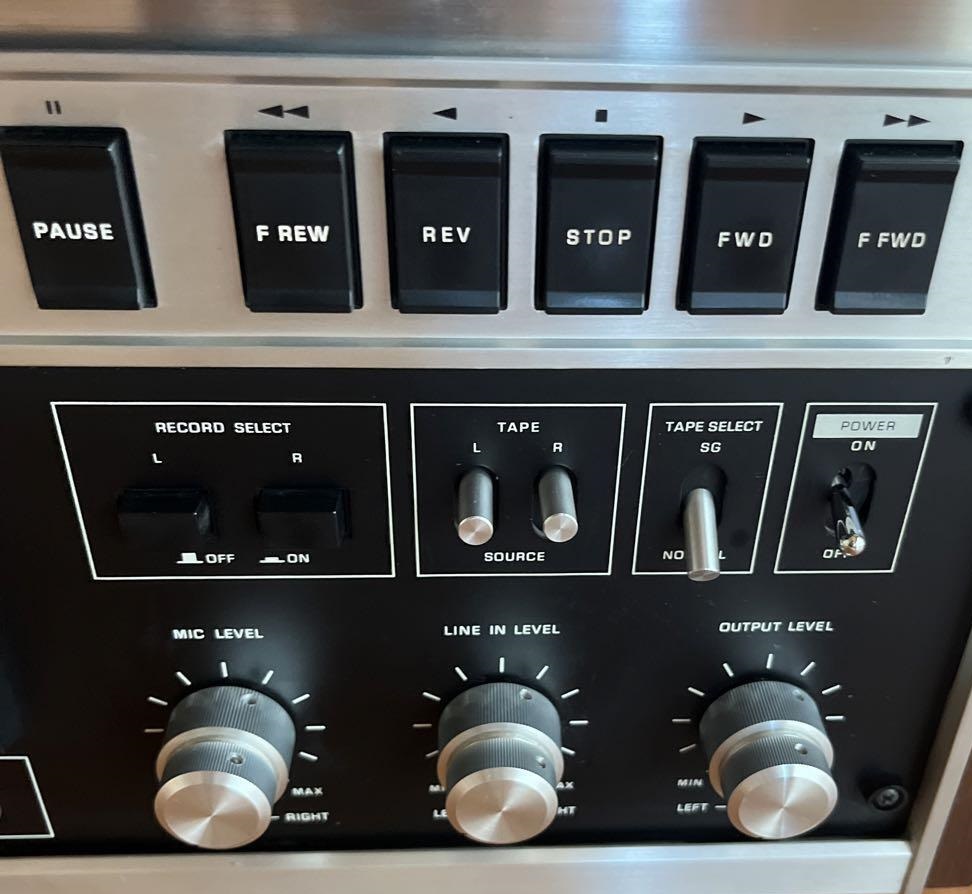

Wejście mikrofonowe i wejście liniowe wyposażone są w niezależne regulatory poziomu, co umożliwia miksowanie nagrań.
Impedancja zacisku mikrofonowego może być przełączana między dwoma poziomami.
Wyposażony w przełącznik wyboru nagrywania, umożliwia nagrywanie monofoniczne dla każdej ścieżki oraz nagrywanie uzupełniające poprzez przełączenie na nagrywanie podczas odtwarzania taśmy.
Ponieważ głowica kasująca i nagrywająca są włączane/wyłączane tym przełącznikiem, można je wyłączyć, gdy nie jest to konieczne, aby zapobiec wpływowi prądu polaryzacji i sygnału zewnętrznego.
Wyposażony w automatyczny przełącznik wyboru rewersu, podczas odtwarzania można wybrać tryby zatrzymania w jedną stronę, zatrzymania w jedną stronę i ciągłego przesuwu w obie strony.
Po odwróceniu obrazu w trybie nagrywania, obraz automatycznie się regeneruje.
Częstotliwość zasilania można przełączać między 50 Hz a 60 Hz za pomocą sterownika z tyłu.
Obracając wałek selektora śrubokrętem, można jednocześnie zmienić pasek i kondensator przesuwu fazy.
Wyposażony w funkcję dźwięku przy dźwięku.
Wyposażony w przełącznik wyboru taśmy.
Ten przełącznik steruje prądem polaryzacji, dzięki czemu po stronie SG jest on o około 15% wyższy.
Ramię napinające po stronie podawania jest wyposażone w blokadę, którą można zablokować po zamocowaniu taśmy. Blokada jest automatycznie zwalniana po przesunięciu taśmy w stanie zablokowanym.
Dodatkowo, ramię napinające po stronie nawijania służy również jako wyłącznik i automatycznie powraca do stanu zatrzymania po zakończeniu taśmy.
Zastosowano wbudowany zacisk szpuli. Po umieszczeniu taśmy i szpuli na statywie, a następnie pociągnięciu i obróceniu zacisku, szpula jest mocno przytrzymywana.

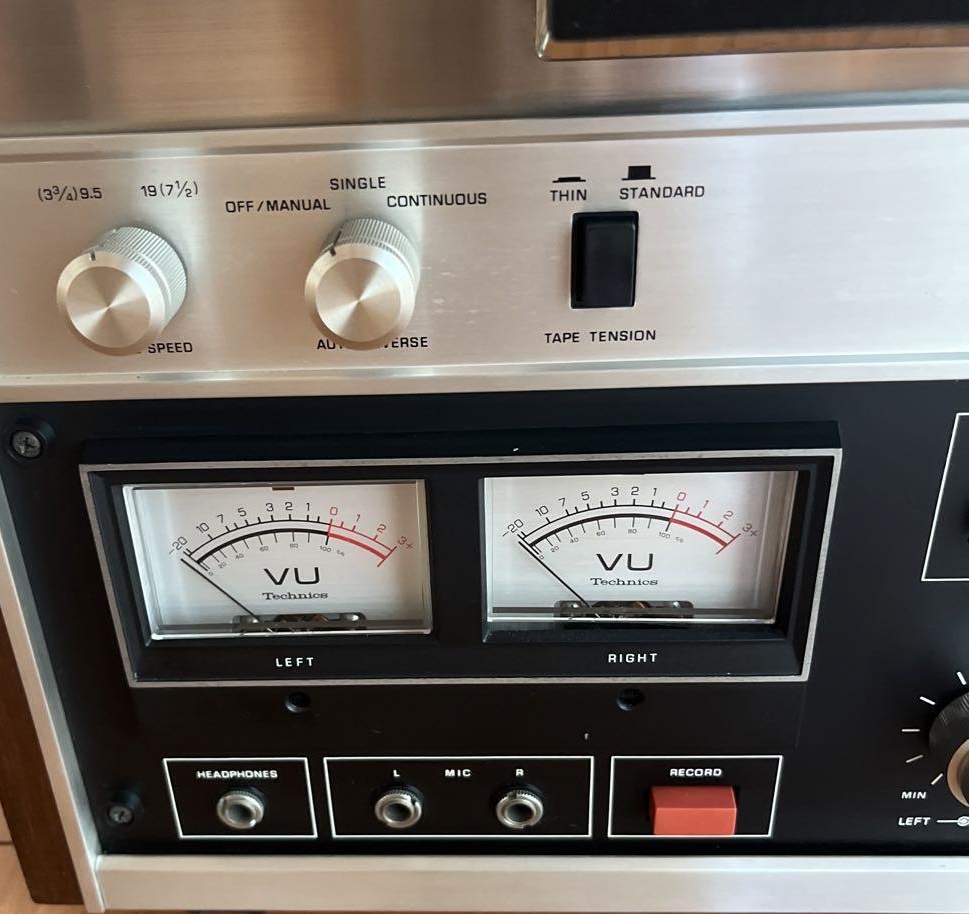

Używany jest duży miernik VU. Po włączeniu miernika pokrętło jest podświetlone, a podczas nagrywania zapala się czerwona dioda.
Napięcie wyjściowe linii wynosi 0,5 V przy wartości 0 VU.
Wyposażony w złącze kompatybilne z opcjonalnym przełącznikiem zdalnego sterowania (RP-9715). Po podłączeniu do RP-9715 można nagrywać, odtwarzać, odwracać i zatrzymywać z dowolnego miejsca.
Parametr Parametr
| Specyfikacja | |
|---|---|
| Producent | Panasonic (marka Technics) |
| Model | RS-715U (lub RS-715US) |
| Typ | Magnetofon szpulowy z autorewersem |
| System ścieżek | 4-ścieżkowy, 2-kanałowy stereo (nagrywanie/odtwarzanie) |
| Prędkość przesuwu taśmy | 9,5 cm/s (3-3/4 ips) i 19 cm/s (7-1/2 ips) |
| Silniki | 3 (z napędem na silniku prądu stałego) |
| Głowice | HPF Ferrite (3 głowice) |
| Współczynnik kołysania dźwięku (Wow and Flutter) przy 19 cm/s | 0,10% (WRMS) |
| Stosunek sygnału do szumu (S/N) przy 19 cm/s | 53 dB (z ważeniem A) |
| Szybkie przewijanie | Dostępne (bardzo szybkie) |
| Autorewers | Tak |
| Waga | 24 kg |
| Wymiary (szer. x wys. x gł.) | 527 x 432 x 229 mm |
